Introdução ao PCI Express (PCIe)
O PCI Express (ou PCIe) é um padrão de interface de alta velocidade usado para conectar diversos componentes ao computador, como placas de vídeo, SSDs NVMe, placas de rede, e placas de captura. Com sua arquitetura baseada em pistas (lanes), o PCIe oferece escalabilidade e performance muito superiores aos antigos padrões PCI e AGP.
Como surgiu o PCI Express
O PCI Express foi desenvolvido no início dos anos 2000 para substituir os padrões PCI e AGP, que estavam se tornando insuficientes para as demandas de hardware moderno. A iniciativa partiu da Intel e outras grandes empresas do setor, que formaram o consórcio PCI-SIG (PCI Special Interest Group).
Em 2003, a primeira especificação oficial foi lançada: o PCI Express 1.0. Desde então, o padrão passou por diversas atualizações, chegando atualmente à versão PCI Express 7.0.
Como funciona o PCI Express
O PCIe é baseado em lanes (pistas), que são vias de dados bidirecionais. Cada lane permite transmissão simultânea de dados de entrada e saída. Um slot pode conter 1, 4, 8 ou 16 lanes, o que determina seu nome: PCIe x1, PCIe x4, PCIe x8 ou PCIe x16.
Analogia com rodovias:
- x1 = 1 pista → menos tráfego de dados
- x16 = 16 pistas → altíssima largura de banda

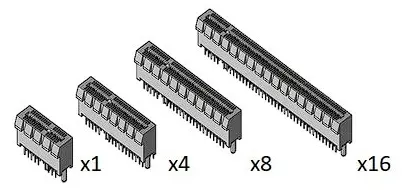

Tipos de Conectores PCIe (Slots)
| Tipo de Slot | Comprimento | Nº de Pinos | Uso Comum |
|---|---|---|---|
| PCIe x1 | 25 mm | 18 pinos | Placas de rede, som, USB |
| PCIe x4 | 39 mm | 32 pinos | SSDs NVMe, placas RAID |
| PCIe x8 | 56 mm | 49 pinos | GPUs intermediárias, placas HBA |
| PCIe x16 | 89 mm | 82 pinos | Placas de vídeo, GPUs potentes |
Velocidade do PCI Express por versão e quantidade de pistas
Abaixo está a tabela com as velocidades máximas teóricas do PCIe (modo full duplex):
| Versão | x1 | x4 | x8 | x16 |
|---|---|---|---|---|
| PCIe 1.0 | 0,5 GB/s | 2 GB/s | 4 GB/s | 8 GB/s |
| PCIe 2.0 | 1 GB/s | 4 GB/s | 8 GB/s | 16 GB/s |
| PCIe 3.0 | 2 GB/s | 8 GB/s | 16 GB/s | 32 GB/s |
| PCIe 4.0 | 4 GB/s | 16 GB/s | 32 GB/s | 64 GB/s |
| PCIe 5.0 | 8 GB/s | 32 GB/s | 64 GB/s | 128 GB/s |
| PCIe 6.0 | 16 GB/s | 64 GB/s | 128 GB/s | 256 GB/s |
| PCIe 7.0 | 32 GB/s | 128 GB/s | 256 GB/s | 512 GB/s |
Entenda as principais versões do PCI Express

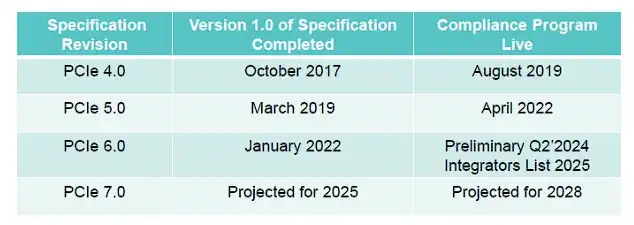

imagem : nextplatform, pcisig
Assuntos que podem te interessar:
O que é uma API? Entenda o Conceito, Funcionalidade e Importância
Tecnologia NVMe: O que é, Vantagens, Desvantagens
Qual a Diferença Entre DirectX e Vulkan
🔹 PCI Express 1.0 e 1.1
- Largura de banda por lane: 250 MB/s
- Lançamento: 2003–2004
- Codificação: 8b/10b
- Ideal para hardware básico da época.
🔹 PCI Express 2.0
- Largura de banda por lane: 500 MB/s
- Ano: 2007
- Permite até 8 GB/s em slots x16
🔹 PCI Express 3.0
- Largura por lane: 1 GB/s
- Codificação: 128b/130b
- Ano: 2010
- Alta compatibilidade e popular até hoje
🔹 PCI Express 4.0
- Largura por lane: 2 GB/s
- Ano: 2017
- Usado em SSDs NVMe de alto desempenho e GPUs modernas
🔹 PCI Express 5.0
- Largura por lane: 4 GB/s
- Ano: 2019
- Ideal para IA, servidores, jogos e rendering 3D
🔹 PCI Express 6.0
- Largura por lane: 8 GB/s
- Ano: 2022
- Codificação PAM4
- Suporte a ECC (correção de erros)
🔹 PCI Express 7.0
- Largura por lane: 16 GB/s
- Ano previsto: 2025/2028
- Uso em datacenters, IA, carros autônomos e supercomputadores

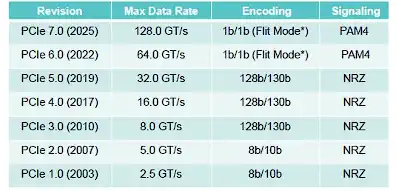

Imagem : nextplatform, pcisig
Vantagens do PCIe
- 🚀 Alta velocidade de transferência
- 🔄 Retrocompatibilidade entre versões
- 📈 Escalabilidade com mais lanes
- 🔌 Baixo consumo de energia
- 🔧 Versatilidade para diferentes dispositivos
Diferença entre PCIe e USB
| Característica | PCI Express | USB |
|---|---|---|
| Localização | Interno (na placa-mãe) | Externo (portas USB) |
| Velocidade máxima | Até 512 GB/s (PCIe 7.0) | Até 80 Gbps (USB4 v2) |
| Uso | Placas, SSDs, GPUs | Teclado, mouse, pen drive |
| Escalabilidade (lanes) | Sim | Não |
Conclusão
O PCI Express é a principal interface de alta velocidade para conexão de componentes internos no computador. Entender as versões do PCIe e os diferentes tipos de slot (x1, x4, x8 e x16) é essencial para quem deseja montar, atualizar ou otimizar um PC — seja para jogos, trabalho profissional ou servidores de alto desempenho.
Seja qual for a geração (PCIe 1.0 ou PCIe 7.0), o PCI Express continua evoluindo para atender às demandas de performance e largura de banda das tecnologias mais modernas do mercado.
